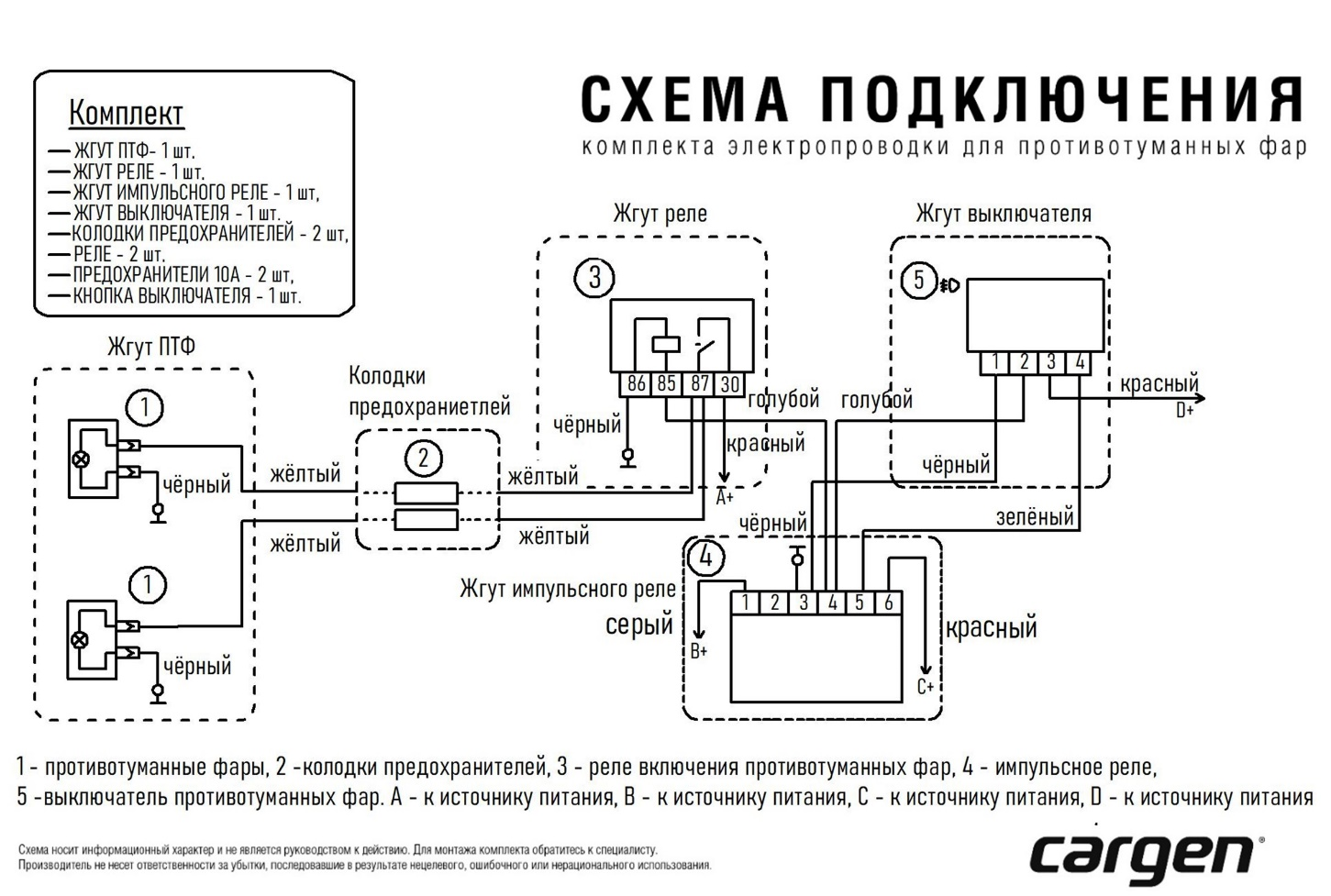

Инструкция ПТФ Lada Iskra

AX792 - Lada Iskra

Работы в моторном отсеке.

1. Снимите передний бампер, предварительно открутив передние болты крепления защиты картера двигателя.

2. При необходимости вырежьте в бампере отверстия для установки противотуманных фар или приобретите рамки с отверстиями под ПТФ.

3. Установите противотуманные фары в отверстия, закрепив их винтами.

4. Закрепите клемму массы от самого длинного провода жгута ПТФ на кузов со стороны пассажира.

5. Проложите вышеуказанный жгут ПТФ вдоль нижнего усилителя рамки радиатора. Закрепите клемму массы второго разьема ПТФ на кузов со стороны водителя.

6. Откройте блок предохранителей, расположенный под капотом. красный провод, установленный в колодку реле, подсоедините к «плюсовой» клемме аккумулятора, предварительно отключив эту клемму.

7. Черный провод массы со жгута проводов реле подсоедините к «минусовой» клемме аккумулятора.

8. Подсоедините серый провод из пучка импульсного реле и подсоедините к проводу габаритных огней фары. Место соединения заизолируйте.

9. Голубой провод из жгута импульсного реле воткните в пустое гнездо 4-постовой колодки реле

10. Установите предохранители и реле в открытый блок предохранителей.

Работы в салоне.

11. Протяните в салон жгут выключателя света.

12. Подсоедините красный провод из пучка импульсного реле и подсоедините к системе зажигания. Место соединения заизолируйте.

13. Снимите пластиковую заглушку для установки кнопки выключателя света на центральной консоли, либо слева от руля.

14. Красный провод из пучка проводов выключателя подсоедините к “плюсу” соседней кнопки. Место соединения заизолируйте.

15. Установите кнопку выключателя света.

16. Подключите разъемы к ПТФ. установите бампер на место, закрутите болты крепления защиты картера двигателя.
